Air showers

Este artículo describe las características y especificaciones generales de un air shower. En Star Filters somos expertos en el diseño y fabricación de air showers. Contáctenos si tiene alguna duda.

¿Qué es un air shower?

Un air shower es una cámara aislada o un túnel especial con boquillas de alta presión que remueven partículas contaminantes de personas u objetos antes de entrar a un área controlada o cuarto limpio. Los air showers cuentan con boquillas de aire a alta presión, un ventilador, un motor, un sistema de filtración HEPA, puertas con un sistema que evita que abran simultáneamente y un sistema de extracción que recircula el aire. Por lo general las personas entran al air shower directamente de los vestidores con su equipo de protección personal. Cuando la persona entra en el air shower, comienza un ciclo de descontaminación programado. Cuando culmina el ciclo, la persona sale por la segunda puerta del air shower o al final de túnel, la cual le da acceso al área controlada o cuarto limpio.

¿Cómo funciona un air shower?

Un air shower consiste en paredes y plafones con boquillas de aire a alta presión, las cuales expulsan un chorro de aire durante un tiempo específico y ajustable, a una velocidad de 50-65 m/s (10000-12500 ft/min). Este chorro de aire remueve partículas de manera rápida y efectiva de personas y objetos. El aire sale de las boquillas a alta velocidad y es aire filtrado por un sistema de filtración HEPA, el cual remueve 99.97% de partículas >0.3m de diámetro, cumpliendo con ISO7 de la normativa ISO 14644. Los air shower cuentan con un sistema de recirculación cerrado, el cual remueve el aire contaminado continuamente y lo regresa al sistema de filtración de aire para ser filtrado por los filtros HEPA y regresarlo limpio a las boquillas de alta presión.

¿Qué tipo de air shower necesitas?

Hay diferentes tipos de air showers. Los más comunes son air showers de cámara y air showers de túnel. La longitud y tamaño de la cámara o del túnel dependen principalmente de la cantidad de personas que pasarán por él en un tiempo determinado antes de entrar al área controlada. En el caso de un air shower de túnel, la longitud del túnel debe de ser lo suficientemente larga para que cuando el personal camine a través de él, se remuevan las partículas contaminantes correctamente (al menos 8m (26ft) de longitud para cumplir con un tiempo de paso de 20 a 30 segundos). Por lo general se elige un air shower de túnel en situaciones donde deben de pasar una mayor cantidad de personas de manera simultánea.

Dos aspectos críticos de un air shower son la filtración de aire y la efectividad. Un buen air shower debe de cumplir con las siguientes características:

• Velocidad en las boquillas (efectividad): la velocidad a la que pasa el aire por las boquillas debe de ser alta. Un air shower con buena efectividad debe de tener una velocidad de aire en las boquillas de 50-65 m/s (10000-12500 ft/min). Además, para ser efectivo, debe de contar con suficientes boquillas (20 por persona) a una distancia aproximada de 10 cm (4”) del personal.


• Capacidad (efectividad): es el volumen de aire que es transportado a través del sistema. Un air shower efectivo cuenta con un flujo de aire de 1.5m3/min (50 ft3/min) por cada boquilla.


• Filtración de aire: El aire contaminado, el cual remueve las partículas del personal, se recircula al sistema de filtración de aire donde pasa por filtros. Estos filtros remueven las partículas del aire contaminado para que pueda volver a ser utilizado. Para un air shower clase ISO7, por lo general se utilizan 3 pasos de filtración, un pre-filtro MERV8 (para extender la vida útil de los filtros principales), un filtro MERV15 de eficiencia mediana y un filtro HEPA, el cual tiene una eficiencia de 99.97%.


• Otras características importantes: Acabados en muros, plafón, puertas y diseño general en hacer inoxidable, acero pintado o aluminio (para un tiempo de vida útil largo y buena efectividad) y un botón de emergencia (por seguridad).

¿Cómo usar un air shower de manera segura?

Un air shower tiene dos puertas, las cuales no se pueden abrir al mismo tiempo, para asegurar que el programa de descontaminación se complete de manera correcta y efectiva. Todos los air showers cuentan con un botón de emergencia para abrir las puertas en cualquier momento. En caso de algún corte de electricidad, las puertas se desbloquean automáticamente.

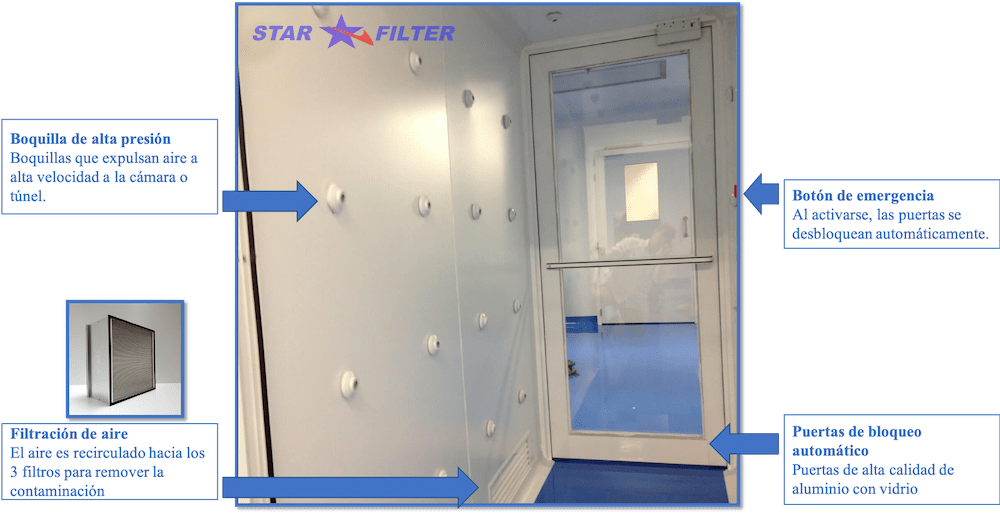

Ejemplo de air shower de dos personas
